Не работает усилитель тормозов: причины неисправности, диагностика и ремонт

Тугая педаль тормоза, которую приходится продавливать всем весом, - один из самых тревожных сигналов, которые может подать автомобиль. В большинстве случаев причина кроется в вакуумном усилителе тормозов - узле, который увеличивает усилие водителя на педали в несколько раз. Его отказ не блокирует тормоза полностью, но заметно увеличивает тормозной путь и повышает риск не успеть остановиться в критической ситуации. Разбираем, как устроен усилитель, почему он выходит из строя и что делать при первых признаках неисправности.

Что такое вакуумный усилитель тормозов и зачем он нужен

Вакуумный усилитель тормозов (ВУТ) - это промежуточный узел между педалью тормоза и главным тормозным цилиндром. Его задача - превратить относительно небольшое усилие ноги водителя в кратно большее давление, которое требуется для эффективной работы тормозной системы. Без исправного усилителя тормоза продолжают работать, но для полноценного торможения педаль пришлось бы вдавливать с усилием - на практике это означает, что большинство водителей физически не успеют затормозить как следует.

Принцип действия построен на разнице давлений. С одной стороны корпуса усилителя постоянно поддерживается разрежение (вакуум), с другой - при нажатии на педаль впускается атмосферный воздух. Разница давлений давит на мембрану и создает дополнительное усилие, которое передается на шток главного тормозного цилиндра.

Устройство и принцип работы

Конструктивно усилитель представляет собой герметичный корпус из двух половин, разделенный резиновой мембраной. Внутри находятся:

• шток, соединенный с педалью тормоза;

• клапанный механизм (атмосферный и вакуумный клапаны), который управляет подачей воздуха и разрежения по обе стороны мембраны;

• обратный клапан на входе вакуумного шланга - не дает воздуху из усилителя попасть обратно в источник разрежения;

• шланг или трубопровод, соединяющий усилитель с источником вакуума.

Источником разрежения на большинстве бензиновых атмосферных двигателей служит впускной коллектор. На дизельных двигателях и на многих современных бензиновых моторах с турбонаддувом или непосредственным впрыском разрежения во впускном коллекторе недостаточно или оно нестабильно, поэтому вакуум создает отдельный вакуумный насос, установленный на головке блока цилиндров или в приводе от распредвала. Именно эта конструктивная особенность становится источником отдельной группы неисправностей, о которой ниже.

Признаки неисправности вакуумного усилителя

Заподозрить проблему с усилителем можно по нескольким характерным симптомам:

• педаль тормоза стала заметно тяжелее, чем обычно, и требует ощутимо большего усилия;

• увеличился тормозной путь при том же усилии на педали;

• при нажатии на педаль слышен посторонний стук или шипение выходящего воздуха;

• при резком нажатии на тормоз двигатель на холостом ходу «проваливается» по оборотам или глохнет - это указывает на подсос воздуха через поврежденную мембрану или треснувший шланг;

• педаль после отпускания медленно возвращается в исходное положение или «залипает».

Появление любого из этих признаков - повод для немедленной диагностики, а не для того, чтобы «понаблюдать еще немного». Тормозная система - не то место, где стоит экономить время на визит в сервис.

Характер появления симптомов дополнительно подсказывает вероятную причину. Если тяжесть педали нарастает постепенно на протяжении нескольких недель или месяцев, вероятнее всего мембрана или клапаны изнашиваются естественным образом вместе с общим старением резиновых элементов. Если же проблема возникла резко - в течение одной поездки или сразу после длительной стоянки - это чаще указывает на внезапный разрыв шланга, слетевшее соединение или заклинивание вакуумного насоса, произошедшее одномоментно, а не постепенно.

Причины неисправности вакуумного усилителя

Разгерметизация вакуумного шланга и соединений

Самая распространенная и при этом самая недорогая в устранении причина. Резиновый (или пластиковый) шланг, соединяющий усилитель с источником вакуума, со временем трескается, рассыхается или слетает с посадочного места, особенно на автомобилях с солидным пробегом. Даже небольшая трещина или ослабленный хомут снижают разрежение настолько, что усилитель перестает нормально работать.

Неисправность обратного клапана

Обратный клапан пропускает воздух только в одну сторону - не дает разрежению «стравливаться» обратно после остановки двигателя. Если клапан залипает или теряет герметичность, усилитель не держит вакуум даже несколько секунд после выключения мотора, и при повторном пуске эффект усиления пропадает или ослабевает.

Повреждение мембраны усилителя

Резиновая мембрана внутри корпуса рассыхается и теряет эластичность естественным образом - это вопрос возраста и пробега. Прорыв мембраны означает, что усилитель больше не может создавать перепад давления: воздух свободно перетекает между камерами, и педаль становится «деревянной».

Выход из строя вакуумного насоса

На двигателях, где источником разрежения служит отдельный вакуумный насос (это касается практически всех современных дизелей и части бензиновых турбомоторов), причиной отказа усилителя нередко становится сам насос, а не усилитель как таковой. Насос приводится в движение от распредвала или от отдельного вала и смазывается моторным маслом, поступающим через сетчатый фильтр внутри насоса.

Если масло меняется несвоевременно или используется масло низкого качества, продукты износа и нагара забивают сетку маслоприемника насоса. Насос перестает получать достаточную смазку, ротор и лопасти начинают работать всухую, ускоренно изнашиваются и в конечном счете заклинивают. Разрежение пропадает полностью, и усилитель тормозов перестает работать так, как будто его нет вообще.

Неисправность электровакуумного насоса и его электрической цепи

На гибридных автомобилях и на моделях с системой «старт-стоп» вакуумный насос усилителя нередко выполнен электрическим и управляется отдельно от механического привода двигателя: блок управления включает его по сигналу датчика давления при падении разрежения ниже порогового значения. Причина отказа в этом случае может скрываться не в самом насосе, а в его электрической цепи - перегоревшем предохранителе, окислившемся разъеме, неисправном реле или вышедшем из строя электромоторе. В отличие от чисто механического отказа на дизельном двигателе, такая неисправность обычно сопровождается записью диагностического кода в блоке управления и загоранием индикатора неисправности тормозной системы на приборной панели, что заметно облегчает диагностику: механик считывает код сканером и сразу понимает, в какую сторону двигаться - проверять электрику или менять сам насос.

Неправильная эксплуатация после ремонта смежных систем

Отдельная и часто недооцененная причина - нарушение герметичности вакуумной магистрали после постороннего вмешательства: замены навесного оборудования двигателя, ремонта впускного коллектора или установки дополнительного оборудования с врезкой в вакуумную систему. Забытый или неплотно подключенный после таких работ шланг создает точно такую же картину симптомов, как естественный износ, поэтому при внезaпном появлении проблемы сразу после визита в другой сервис стоит в первую очередь проверить целостность всех вакуумных соединений.

Кейс из практики: забитый вакуумный насос лишил Volvo XC90 тормозного усилителя

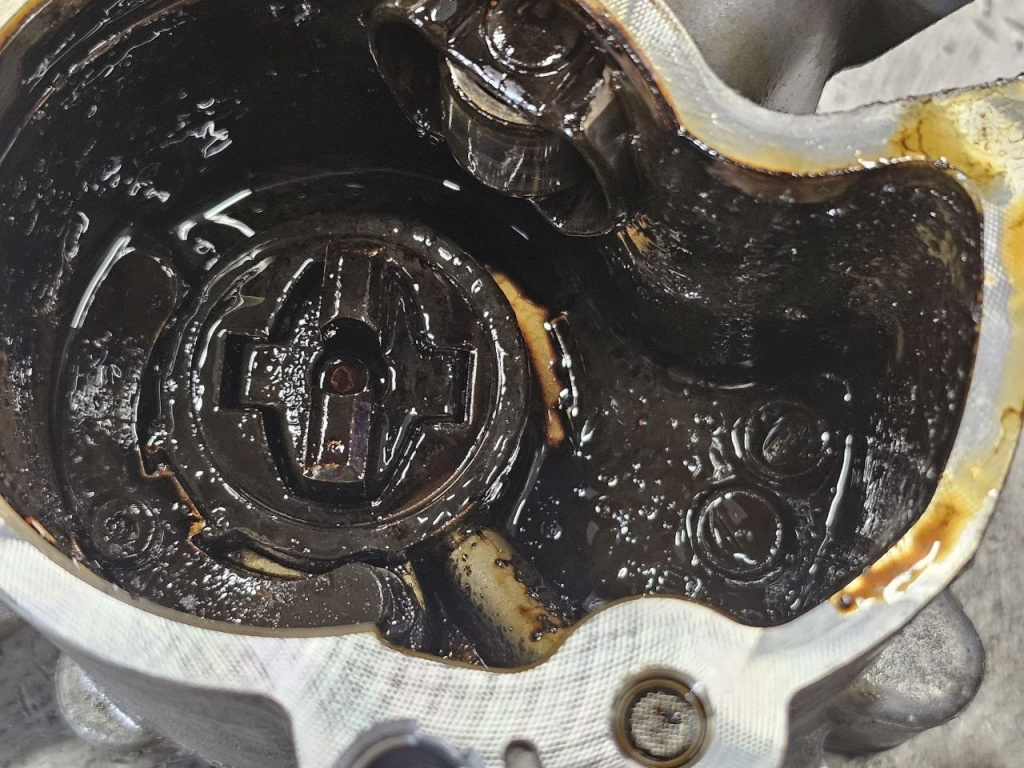

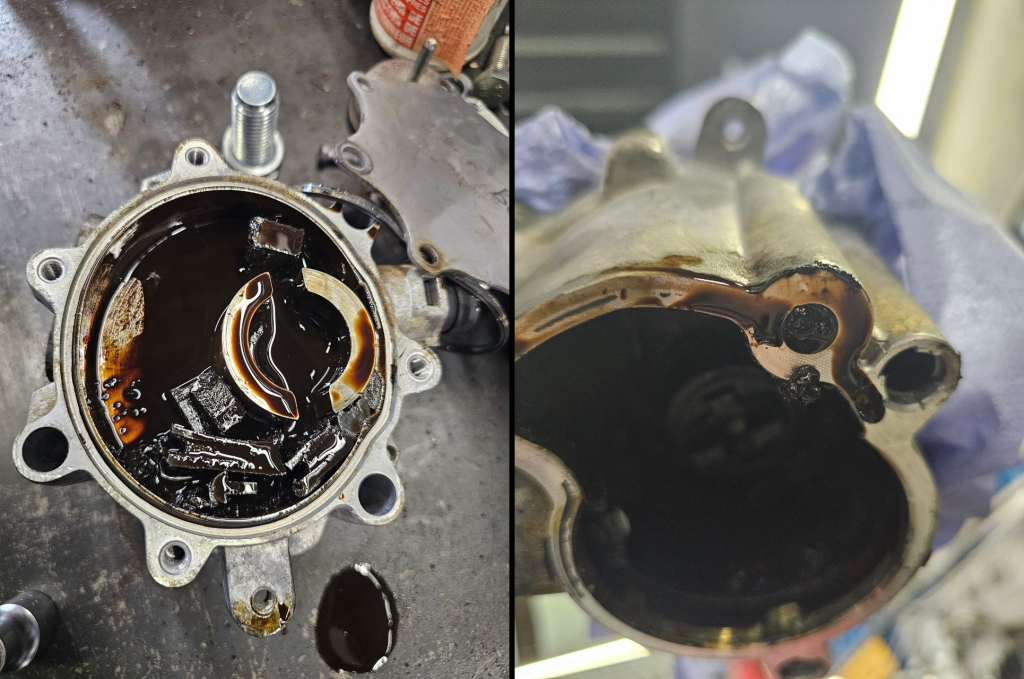

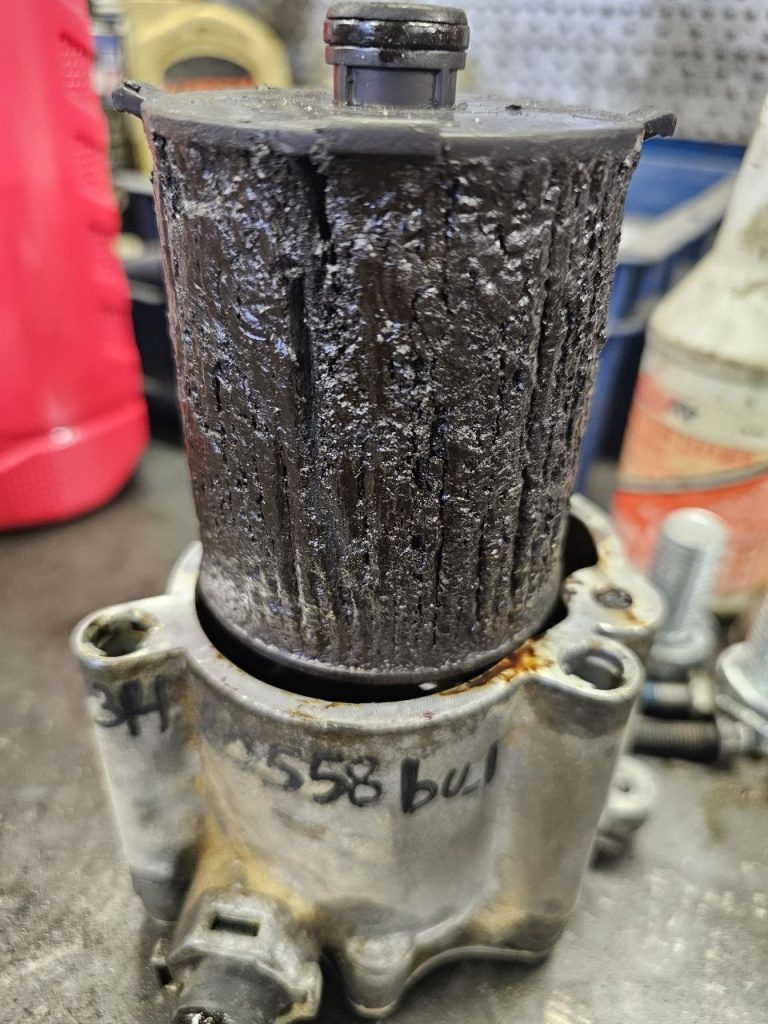

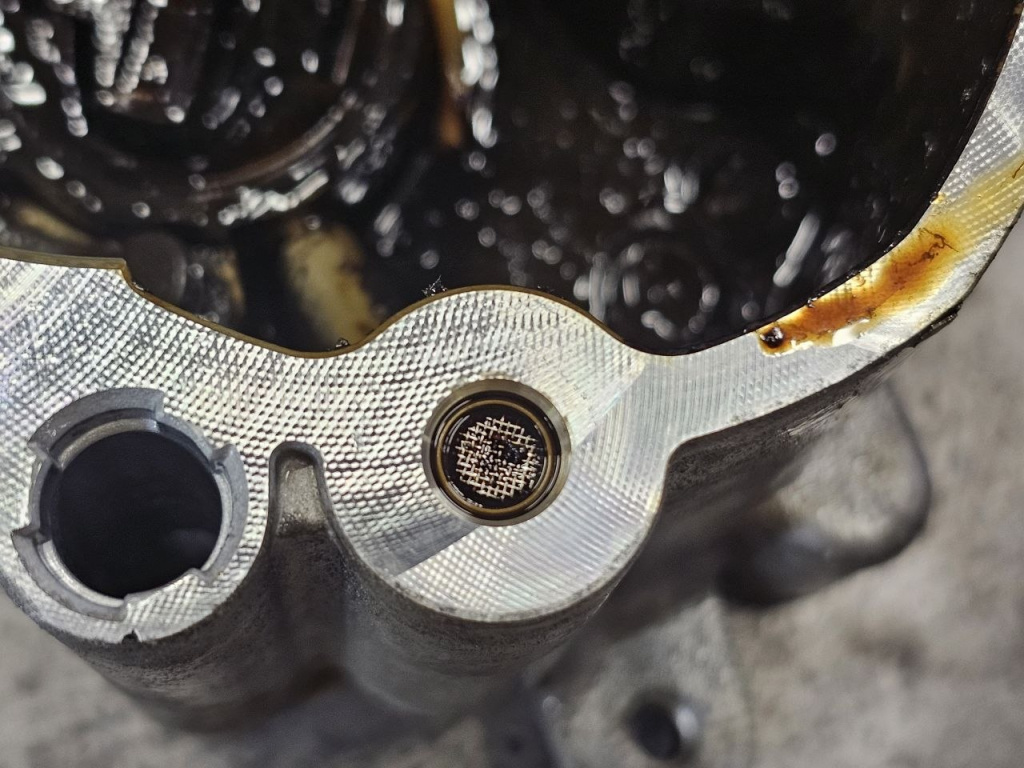

В сервис Vollux обратился владелец Volvo XC90 с жалобой на резко потяжелевшую педаль тормоза. При диагностике выяснилось, что вакуумный насос системы усилителя тормозов вышел из строя из-за нерегулярной замены моторного масла: сетка маслоприемника внутри насоса оказалась забита продуктами старения масла, насос перестал получать смазку и разрушился.

Показательно, что владелец обратил внимание на проблему только тогда, когда педаль стала заметно тяжелее - до этого автомобиль не подавал явных сигналов о критическом состоянии масляной системы. Диагностика началась с простого теста на удержание вакуума, который сразу показал полное отсутствие разрежения в системе. Дальнейший осмотр вакуумного шланга не выявил повреждений - он оставался целым и герметичным, что сразу сузило круг подозреваемых узлов до самого насоса. Только после снятия и вскрытия подтвердилось: сетка маслоприемника внутри насоса забита продуктами старения масла настолько плотно, что ротор фактически работал без какой-либо смазки последние тысячи километров пробега.

Ремонт свелся к замене вакуумного насоса в сборе, промывке всей масляной системы, промывочными составами, также потребовалась повторная замена масла через 200 км, так как применялись долговременные мягкие моющие присадки к маслу - продукты шлама могли повторно забить тонкие масляные каналы. Случай наглядно показывает, к чему приводит экономия на регулярной замене масла: страдает не только двигатель, но и системы, которые от него напрямую не зависят на первый взгляд, включая тормоза, - и в отличие от снижения мощности двигателя, которое водитель почувствует постепенно, отказ усилителя тормозов проявляется резко и без предупреждения.

Диагностика вакуумного усилителя

Проверить состояние усилителя можно несколькими способами, часть из них доступна и без подъемника.

Тест на удержание вакуума. Заведите двигатель, дайте ему поработать 10–15 секунд, затем заглушите и сразу несколько раз медленно нажмите на педаль тормоза. Если первое нажатие ощутимо легче последующих - усилитель держит остаточный вакуум и в целом исправен. Если разницы нет с первого раза, разрежение уже отсутствует.

Тест на герметичность в статике. Выжмите педаль тормоза до упора при неработающем двигателе, удерживайте ее ногой и запустите мотор. Исправный усилитель слегка «подтянет» педаль вниз в момент пуска за счет создавшегося разрежения. Отсутствие реакции говорит о разгерметизации системы.

Проверка шлангов и соединений. Визуальный осмотр вакуумного шланга на предмет трещин, потертостей и надежности посадки на штуцерах - базовый шаг, с которого стоит начинать при любых жалобах на тяжелую педаль.

Прослушивание на предмет подсоса воздуха. Работающий двигатель на холостом ходу и резкое нажатие на тормоз: провал оборотов или посторонний шипящий звук указывают на нарушение герметичности мембраны или магистрали.

Проверка вакуумным насосом и манометром. На сервисе состояние клапанов и герметичность корпуса усилителя проверяют специальным вакуумным насосом с манометром - это наиболее точный способ отличить неисправность самого усилителя от проблем с источником вакуума.

Если один из простых тестов указывает на неисправность, точную причину - насос, шланг, клапан или сам усилитель - определяют уже на стенде диагностики, чтобы не менять исправные узлы.

Ремонт: что делать при неисправности

Объем ремонта зависит от найденной причины:

• потрескавшийся шланг или ослабленный хомут заменяются в течение получаса и стоят недорого;

• неисправный обратный клапан меняется отдельно, без разборки самого усилителя;

• при разрыве мембраны усилитель как узел обычно меняют целиком - ремонт мембраны отдельно нецелесообразен по трудозатратам и стоимости запчастей;

• вакуумный насос при заклинивании или сильном износе подлежит замене; восстановление возможно только при частичном износе и доступности ремонтных комплектов для конкретной модели.

Стоимость ремонта в первую очередь зависит от найденного узла и его доступности для конкретной модели: шланги и хомуты - расходный материал, который есть в наличии почти всегда, тогда как вакуумный насос под конкретную комплектацию двигателя иногда приходится заказывать отдельно. Второй фактор - трудоемкость снятия: на одних моторах вакуумный насос расположен в легкодоступном месте на головке блока цилиндров, на других - под навесным оборудованием, что увеличивает время работ и, соответственно, итоговую стоимость нормо-часа. Итоговую сумму всегда называют после диагностики, а не до нее - любая оценка «на глаз» по телефону без осмотра автомобиля обычно оказывается неточной в ту или иную сторону.

Эксплуатировать автомобиль с неисправным усилителем запрещено даже на короткие расстояния: тормоза формально работают, но требуемое усилие на педали резко возрастает, а реакция на нажатие становится непредсказуемой, особенно в экстренной ситуации. Если педаль почти не реагирует на нажатие, безопаснее вызвать эвакуатор, чем пытаться доехать до сервиса своим ходом.

Коротко о главном

• Тугая педаль тормоза - это не «привыкнете», а прямой сигнал неисправности вакуумного усилителя, требующий диагностики в тот же день.

• На дизелях и турбированных бензиновых двигателях причиной чаще становится отдельный вакуумный насос, а не сам усилитель.

• Главный фактор риска для вакуумного насоса - несвоевременная замена моторного масла: забитая сетка маслоприемника лишает насос смазки и приводит к его заклиниванию.

• Диагностика начинается с простых тестов на удержание вакуума и герметичность, точная причина определяется на стенде с манометром.

• Стоимость ремонта сильно варьируется в зависимости от узла - от недорогой замены шланга до замены насоса или усилителя в сборе.

Советы эксперта

• Соблюдайте регламент замены масла точно по интервалам производителя, а не «на глаз» - особенно если на автомобиле установлен отдельный вакуумный насос усилителя тормозов, смазываемый моторным маслом. Экономия на масле влияет на ВАШУ безопасность и безопасность других участников дорожного движения.

• Не игнорируйте потяжелевшую педаль тормоза даже на один день - это тот случай, когда откладывание диагностики напрямую повышает риск ДТП.

• При плановом ТО просите мастера отдельно осматривать состояние вакуумных шлангов и хомутов - их растрескивание визуально заметно задолго до полного отказа.

• Если автомобиль подолгу стоит без движения, после долгого простоя проверяйте педаль тормоза при первом пуске - потеря эластичности резиновых элементов ускоряется при простое.

• При появлении провала оборотов двигателя во время нажатия на тормоз не откладывайте визит в сервис - это один из самых ранних и надежных признаков разгерметизации усилителя.
