Шаровая опора Volvo: как определить неисправность, проверить и заменить

Шаровая опора - один из самых нагруженных элементов передней подвески Volvo. От ее состояния зависит не только комфорт, но и безопасность. Разрушение шаровой опоры на ходу приводит к полной потере управления: колесо складывается, автомобиль становится неуправляемым. В этой статье - все, что нужно знать владельцу Volvo: как распознать неисправность, провести диагностику и принять правильное решение о замене с учетом конкретной модели.

Что такое шаровая опора

Шаровая опора (шаровой шарнир) - подвижное соединение между рычагом подвески и поворотным кулаком. Оно позволяет колесу поворачиваться влево-вправо и одновременно перемещаться в вертикальной плоскости при проезде неровностей.

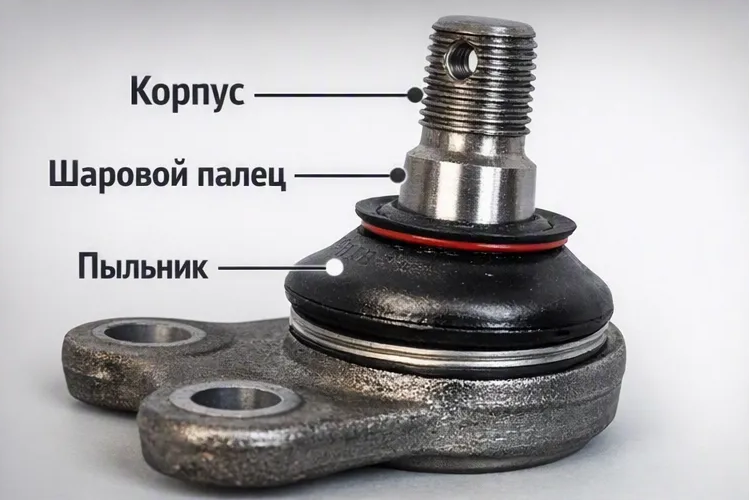

Устройство:

• Корпус - внешняя стальная или алюминиевая оболочка, которая удерживает все внутренние элементы. Это «скелет» детали.

• Шаровой палец - ось с шарообразным наконечником из закаленной стали. Он вращается внутри корпуса, обеспечивая подвижность. Работает как тазобедренный сустав человека - позволяет ноге двигаться в разные стороны, но при этом надежно фиксирует ее в чашке.

• Пыльник (защитный чехол) - резиновая или полиуретановая оболочка, которая не дает грязи, песку и воде попасть внутрь шарнира и удерживает смазку. Это как герметичная крышка на банке: пока она цела - содержимое в порядке.

Основная функция: обеспечивать свободное вращение колеса при поворотах и позволять ему подниматься-опускаться на неровностях.

Признаки неисправности шаровой опоры Volvo

Износ происходит постепенно. Чем раньше вы заметите симптомы - тем дешевле обойдется ремонт.

Признак	Как проявляется	На что обратить внимание
Стук в передней подвеске	Глухой металлический стук при проезде лежачих полицейских, ям, стыков	Стук слышен с одной стороны, усиливается на неровностях
Стук при поворотах	Щелчки или стук при вращении руля на малой скорости	Чаще проявляется при повороте на месте или при парковке
Биение на руле	Вибрация, передающаяся на рулевое колесо при движении	Может сопровождаться уводом автомобиля в сторону
Неравномерный износ шин	Протектор стирается пятнами или с внутренней/внешней стороны быстрее	Проверяйте передние колеса при каждой смене резины
Люфт в колесе	Колесо имеет свободный ход при покачивании	Определяется только на подъемнике или домкрате
Скрип при повороте руля	Металлический скрип, слышный в салоне или снаружи	Часто путают с проблемами рулевой рейки

Совет специалиста: если вы заметили хотя бы один из этих признаков - не откладывайте диагностику. Эксплуатация Volvo с изношенной шаровой опорой ведет к разрушению сайлентблоков рычагов, рулевых наконечников и ступичных подшипников. Стоимость замены этих элементов в разы выше замены самой шаровой опоры.

Как проверить шаровую опору Volvo

Диагностика на подъемнике (рекомендуемый способ)

Наиболее точный метод. Проводится в автосервисе.

Пошаговая процедура:

1. Автомобиль поднимается на подъемнике, передние колеса вывешены.

2. Проверка вертикального люфта: специалист берется за колесо в положениях «12 и 6 часов» (верх и низ) и резко покачивает его на себя-от себя. Люфт более 1-2 мм указывает на проблему в шаровой опоре или ступичном подшипнике.

3. Проверка горизонтального люфта: руки ставятся в положения «9 и 3 часа» (лево-право). Так отсеиваются проблемы с рулевыми наконечниками.

4. Нагрузочная проверка: под рычаг подводится домкрат, создается нагрузка, имитирующая вес автомобиля. Затем повторяется покачивание колеса - так выявляется люфт, который не виден в вывешенном состоянии.

5. Визуальный осмотр: состояние пыльника - трещины, разрывы, следы вытекания смазки. При нарушении герметичности пыльника шаровая опора подлежит замене даже без люфта, так как ресурс детали уже снижен.

Что проверяется дополнительно: на подъемнике одновременно оцениваются сайлентблоки рычагов, рулевые наконечники, стойки стабилизатора, ступичные подшипники.

Совет специалиста: рекомендуется проходить диагностику ходовой части Volvo каждые 10 000 км или при каждом плановом ТО. При интенсивной эксплуатации по плохим дорогам - чаще. Диагностика на подъемнике занимает 20-30 минут и позволяет выявить все проблемы подвески.

Самостоятельная проверка с домкратом

Если нет возможности посетить СТО - можно провести предварительную проверку.

Пошаговая инструкция:

1. Установите автомобиль на ровной площадке. Зафиксируйте задние колеса противооткатными упорами.

2. Поднимите переднюю часть домкратом, установите надежные страховочные опоры.

3. Снимите колесо.

4. Возьмитесь за ступицу и покачайте ее в вертикальной и горизонтальной плоскостях - наличие ощутимого люфта указывает на проблему.

5. Осмотрите пыльник на предмет разрывов и трещин.

Важно: диагностика на домкрате менее точна, чем на подъемнике. Люфт может не определяться без нагрузки на подвеску. При обнаружении люфта или повреждений пыльника - обращайтесь в сервис.

Разница между заменой отдельной шаровой опоры и заменой рычага в сборе

На автомобилях Volvo конструкция передней подвески отличается в зависимости от модели и поколения. Это ключевой момент, который влияет на стоимость ремонта.

Когда меняют только шаровую опору

На некоторых моделях шаровая опора крепится к рычагу на болтах и может быть заменена отдельно. Это более бюджетный вариант.

Модель	Поколение	Годы выпуска	Особенность
Volvo S60	I (P2)	2000-2009	Болтовое крепление
Volvo V70	II (P2)	2000-2007	Болтовое крепление
Volvo S80	I (P2)	1998-2006	Болтовое крепление
Volvo XC70	I (P2)	2000-2007	Болтовое крепление

Оригинальные артикулы Volvo для этой группы (P2):

• 274523 - старая версия, снята с производства

• 31201485 - актуальный артикул, заменил 274523

• 274548 - применяется на S60 I, V70 II, S80 I

• 274524, 274193, 91736132 - также используются на этих моделях

Цены на запчасти (ориентировочные, по состоянию на 2026 год):

• Corteco (арт. 49399013) - от 3 020-3 320 руб.

• Optimal (арт. G3-928) - от 2 000 руб.

• Sasic (арт. 9005582) - от 2 000 руб.

Стоимость работы по замене отдельной шаровой опоры - примерно от 800 до 1 500 руб. за сторону.

Когда меняют рычаг в сборе

На многих современных моделях Volvo шаровая опора запрессована в нижний рычаг и не предусмотрена для отдельной замены. При износе шаровой опоры необходимо менять весь рычаг в сборе.

Модель	Поколение	Годы выпуска	Особенность
Volvo XC90	I	2002-2014	Запрессована в рычаг
Volvo XC90	II (новое)	2015-н.в.	Запрессована в рычаг
Volvo XC60	I	2008-2017	Запрессована в рычаг
Volvo XC60	II	2018-н.в.	Запрессована в рычаг
Volvo S60	II, III	2010-н.в.	Запрессована в рычаг
Volvo V60	I, II	2010-н.в.	Запрессована в рычаг
Volvo V90	II	2016-н.в.	Запрессована в рычаг
Volvo S90	II	2016-н.в.	Запрессована в рычаг

Оригинальные артикулы Volvo для XC90 I:

• 31201485 - основной артикул

• 274523 - старый артикул, заменен на 31201485

Цены на запчасти для XC90 I:

• Corteco (арт. 49398597) - от 2 685 руб.

• Talosa (арт. 47-00701) - от 1 315 руб.

• NK (арт. 5044814) - от 1 875 руб.

Важно: на XC90 I и других моделях P2 (S60 I, V70 II) используется одна и та же шаровая опора с артикулом 31201485. Это значит, что деталь взаимозаменяема между этими моделями.

Стоимость работы по замене рычага в сборе - от 1 500 руб. и выше, плюс стоимость самого рычага (от 5 000-10 000 руб. за оригинальный рычаг).

Сравнительная таблица

Критерий	Замена отдельной шаровой опоры	Замена рычага в сборе
Стоимость запчасти	1 300-3 500 руб.	5 000-15 000 руб.
Стоимость работы	800-1 500 руб.	от 1 500 руб.
Замена сопутствующих элементов	Не производится	Сайлентблоки меняются вместе с рычагом
На каких моделях Volvo	S60 I, V70 II, S80 I, XC70 I	XC90 (все), XC60 (все), S60 II-III, V60, V90, S90
Рекомендация	Экономичный вариант при исправных сайлентблоках	Предпочтительный вариант при пробеге более 150 000 км

Совет специалиста: перед заказом запчасти всегда уточняйте конструкцию подвески вашего автомобиля по VIN-коду. На многих моделях Volvo одного поколения могут встречаться разные варианты исполнения подвески. Замена рычага в сборе дороже, но гарантирует восстановление всех параметров подвески, включая сайлентблоки, которые часто изнашиваются одновременно с шаровой опорой. При пробеге более 150 000 км замена рычага в сборе часто оказывается экономически оправданнее, чем замена одной шаровой опоры.

Ресурс шаровой опоры и факторы износа

Средний ресурс шаровой опоры на Volvo - 120-150 тысяч км. Однако при эксплуатации по плохим дорогам ресурс может сократиться до 60-80 тысяч км.

Основные причины преждевременного износа:

1. Естественный износ - постепенное истирание трущихся поверхностей.

2. Ударные нагрузки - проезд ям и неровностей на высокой скорости.

3. Разрушение пыльника - попадание грязи, песка и влаги внутрь шарнира. Это самая частая причина, так как на Volvo P2 пыльники со временем растрескиваются.

4. Низкое качество пыльника - быстрый износ защитного чехла.

5. Тяжелые модели - на XC90 и XC60 нагрузка на шаровые опоры выше, чем на S60 или V70, поэтому ресурс может быть меньше.

Замена шаровой опоры Volvo: пошаговая инструкция

Важное предупреждение: замена шаровой опоры - ответственная операция, от которой зависит безопасность. При отсутствии опыта, инструмента или условий рекомендуем обратиться в специализированный сервис.

Вариант 1: Замена отдельной шаровой опоры (на болтах)

Для кого: Volvo S60 I, V70 II, S80 I, XC70 I (платформа P2).

Инструменты и материалы:

• Домкрат и надежные страховочные опоры

• Набор ключей и головок (на 13, 18, 21 мм)

• Съемник шаровых опор (рекомендуется)

• Щетка по металлу и проникающая смазка (WD-40)

• Новая шаровая опора и новые гайки/болты (по возможности)

• Молоток и монтажная лопатка

Пошаговая процедура:

1. Подготовка: Установите автомобиль на ровной площадке. Поддомкратьте переднюю часть и установите на страховочные опоры. Демонтируйте колесо.

2. Очистка резьбы: Щеткой по металлу очистите резьбу крепления шаровой опоры и обильно обработайте ее проникающей смазкой. Это облегчит откручивание.

3. Отсоединение шаровой опоры от поворотного кулака:

• Открутите гайку, соединяющую шаровую опору с поворотным кулаком.

• Используйте съемник, чтобы аккуратно выпрессовать палец шаровой опоры из поворотного кулака. Если съемника нет, можно воспользоваться монтажной лопаткой, чтобы отжать рычаг вниз.

4. Демонтаж старой шаровой опоры:

• Открутите два болта (обычно на 13), которыми шаровая опора крепится к рычагу.

• Снимите старую шаровую опору.

5. Установка новой шаровой опоры:

• Очистите посадочное место на рычаге от грязи.

• Установите новую шаровую опору. На некоторых моделях для правильной установки может потребоваться специальный инструмент или направляющие штифты, чтобы избежать перекоса.

• Затяните болты крепления к рычагу с требуемым моментом.

6. Сборка:

• Вставьте палец шаровой опоры в поворотный кулак и затяните новую гайку.


• Установите колесо на место. Опустите автомобиль.

Совет специалиста: при замене шаровой опоры на моделях P2 часто возникает сложность с извлечением старой опоры из-за коррозии. Специальный съемник (например, JTC-4225 или CTA 4019) значительно упрощает и ускоряет работу, а также предотвращает повреждение рычага.

Вариант 2: Замена рычага в сборе с шаровой опорой (запрессована)

Для кого: Volvo XC90 (все поколения), XC60 (все поколения), S60 II-III, V60, V90, S90.

Инструменты и материалы:

• Домкрат и страховочные опоры

• Набор ключей и головок

• Проникающая смазка (WD-40)

• Новый рычаг в сборе

• Новые болты крепления рычага (рекомендуется)

Пошаговая процедура:

1. Подготовка: Установите автомобиль на опоры и демонтируйте колесо, как в первом варианте.

2. Отсоединение элементов: Для доступа к рычагу может потребоваться снять или отвести в сторону суппорт, тормозной диск и датчик ABS.

3. Отсоединение шаровой опоры от поворотного кулака: Процедура аналогична шагу 3 из первого варианта.

4. Демонтаж старого рычага:

• Открутите болты, крепящие рычаг к подрамнику.

• Снимите старый рычаг.

5. Установка нового рычага:

• Установите новый рычаг на место.

• Затяните болты крепления к подрамнику с требуемым моментом.

• Подсоедините шаровую опору нового рычага к поворотному кулаку и затяните гайку.

6. Сборка: Установите на место все снятые элементы и колесо. Опустите автомобиль.

Совет специалиста: при замене рычага в сборе обязательно используйте новые болты, если это предписано инструкцией. После завершения работ настоятельно рекомендуется проверить и при необходимости отрегулировать углы установки колес (развал-схождение).

Моменты затяжки резьбовых соединений

Соблюдение моментов затяжки критически важно для безопасности и долговечности узла.

Соединение	Ориентировочный момент затяжки
Болты крепления шаровой опоры к рычагу (P2)	~35 Н·м
Гайка крепления пальца шаровой опоры к поворотному кулаку	~80-100 Н·м

Важно: приведенные значения являются ориентировочными. Точные моменты затяжки для вашей модели и года выпуска всегда указаны в официальном руководстве по ремонту (VIDA).

Сравнение двух вариантов замены

Критерий	Замена отдельной шаровой опоры	Замена рычага в сборе
Сложность	Средняя	Выше
Специальный инструмент	Съемник шаровых опор	Стандартный набор
Время работы	1,5-2 часа	2-3 часа
Рекомендация	При исправных сайлентблоках рычага	При пробеге более 150 000 км

Вопрос-ответ

Список источников

1. Пехальский А.П., Пехальский И.А. Устройство автомобилей : учебник для среднего профессионального образования. - 11-е изд., стер. - М. : Академия, 2017. - 520 с. - ISBN 978-5-4468-6595-6.

2. Вахламов В.К. Автомобили. Эксплуатационные свойства : учебник. - 5-е изд., стер. - М. : Академия, 2012. - 239 с. - ISBN 978-5-7695-9044-3.

3. Техническая документация Volvo Car Corporation. Руководство по ремонту и эксплуатации Volvo S60 / V70 / XC70 / S80 (платформа P2). - Заводские сервис-мануалы (VIDA / VADIS).

4. Техническая документация Volvo Car Corporation. Руководство по ремонту и эксплуатации Volvo XC90 / XC60 (платформа P3 / SPA). - Заводские сервис-мануалы (VIDA).

5. Руководство по эксплуатации, обслуживанию и ремонту Volvo S60/V70. Выпуск с 2001 г. - М. : Автолитература, 2009. - 850 с. - ISBN 978-5-91783-001-8.

6. Руководство по эксплуатации, ремонту и техническому обслуживанию Volvo XC70/V70. Выпуск с 2007 г. - М. : Легион-Автодата, 2019. - 752 с. - ISBN 978-5-8245-0178-0.

7. Каталог оригинальных запчастей Volvo. VIDA / VADIS - официальная дилерская система подбора запчастей по VIN-коду.

8. Чирков Ю.П. Ходовая часть автомобиля: конструкция, диагностика и ремонт. - М. : Транспорт, 2007. - 320 с. (Уточненные данные требуют проверки по первоисточнику).
