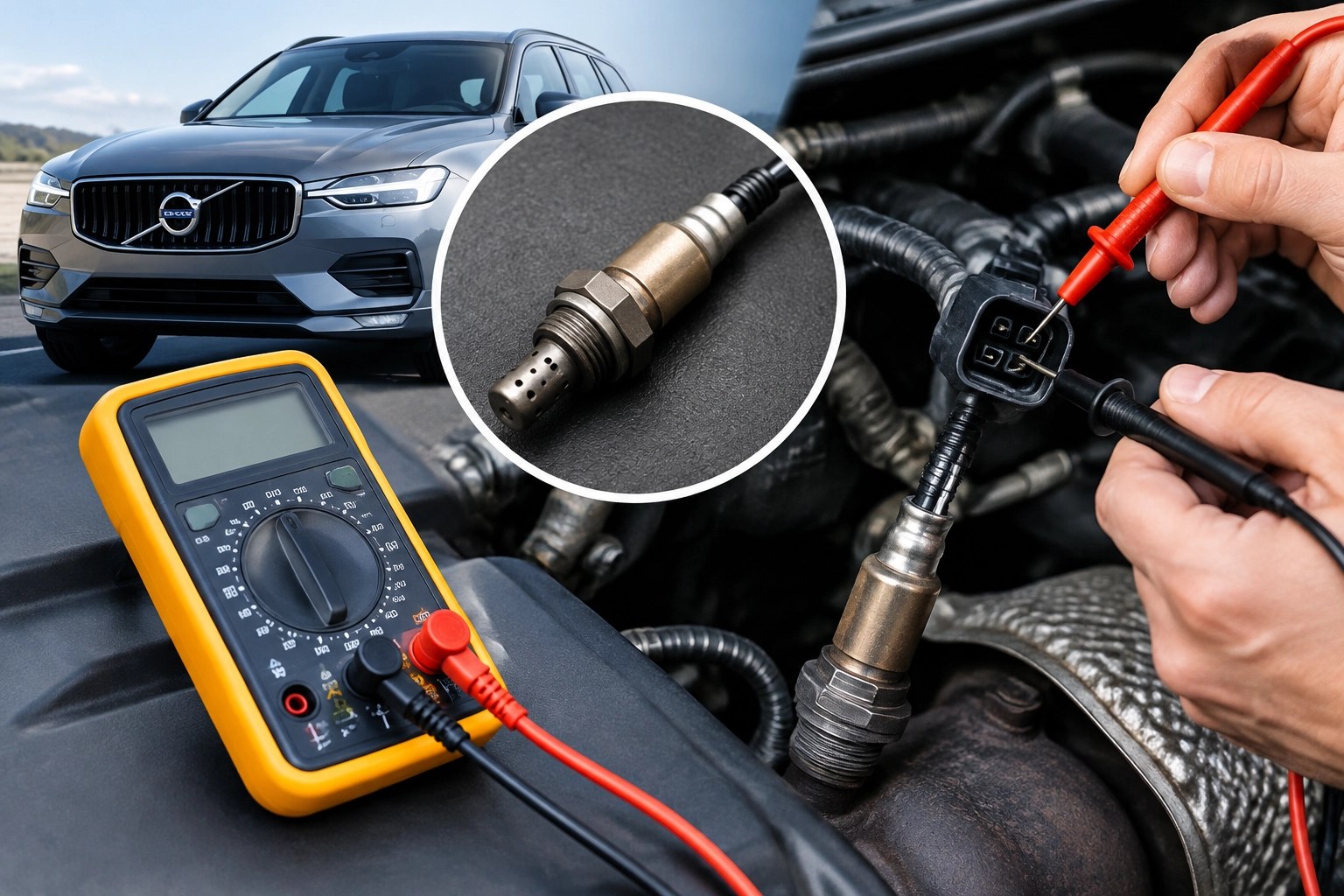

Лямбда-зонд — датчик кислорода в выпускной системе. Его неисправность может сопровождаться повышенным расходом топлива и сигналом Check Engine, но похожие симптомы бывают и при других проблемах двигателя. Если сейчас нет возможности обратиться в специализированный сервис, ниже описаны проверки, которые помогут собрать исходные данные. Они не являются инструкцией по ремонту и не заменяют диагностику Volvo через VIDA: по одному измерению менять датчик рано.
Что такое лямбда-зонд и зачем он нужен
Лямбда-зонд, или кислородный датчик, сообщает блоку управления о составе отработавших газов. По этим данным электроника корректирует топливно-воздушную смесь. Для бензинового двигателя стехиометрическое соотношение составляет примерно 14,7 кг воздуха на 1 кг бензина; значение около 10:1 означало бы заметно богатую смесь. На реальном автомобиле целевое соотношение зависит от режима работы двигателя и типа топлива.
Если объяснять проще, лямбда-зонд работает как дегустатор для двигателя: он «пробует» выхлоп на содержание кислорода и сообщает блоку управления, не слишком ли «жирная» или «постная» получилась смесь. Когда датчик фиксирует отклонение, электроника тут же корректирует подачу топлива, чтобы двигатель работал ровно и экономично.
Для владельцев Volvo эта деталь имеет особое значение. В 1976 году Volvo представила трехкомпонентный каталитический нейтрализатор с кислородным датчиком, контролирующим выбросы, - решение, которое впоследствии получило широкое распространение в отрасли. Первые автомобили с этой системой появились на рынке Калифорнии в том же году. С тех пор датчик стал неотъемлемой частью системы управления двигателем, а современные Volvo используют более сложные широкополосные датчики.
Типы лямбда-зондов: чем они отличаются
Не все кислородные датчики одинаковы. От типа зависит и способ проверки, и интерпретация результатов.
Циркониевые датчики. Наиболее распространенный тип. Чувствительный элемент изготовлен из диоксида циркония с платиновыми электродами. При нагреве до рабочей температуры датчик генерирует собственное напряжение в зависимости от разницы концентрации кислорода по обе стороны элемента. Именно такие датчики можно проверить мультиметром в режиме измерения напряжения.
Титановые датчики. Вместо генерации напряжения они меняют электрическое сопротивление в зависимости от содержания кислорода. Встречаются реже, в основном на отдельных моделях прошлых лет. Для проверки такого датчика мультиметр используется в режиме измерения сопротивления, а не напряжения.
Узкополосные датчики. Классический тип, который выдает сигнал в диапазоне от 0,1 до 0,9 В. Они способны точно определить только одну точку - стехиометрическое соотношение, а при отклонении от него сигнал быстро уходит в крайние значения. Узкополосные датчики устанавливаются после катализатора и на некоторых моделях прошлых поколений - перед ним.
Широкополосные датчики (AFR-сенсоры). Более сложная конструкция, которая позволяет измерять состав смеси в широком диапазоне - от богатой до бедной. Сигнал таких датчиков имеет вид тока или лямбда-значения, а не простого напряжения. На современных Volvo именно широкополосный датчик устанавливается перед катализатором.
В отличие от классического узкополосного зонда, который выдает напряжение от 0,1 до 0,9 В, широкополосный датчик работает на линейном токовом принципе. Проще говоря, узкополосный датчик «качается» между бедной и богатой смесью, как маятник, а широкополосный сообщает точное значение соотношения воздуха и топлива в любой момент - как цифровой термометр вместо уличного градусника. На современных двигателях Volvo, как и на многих других, именно широкополосный датчик устанавливается перед катализатором, и его сигнал отображается в VIDA как лямбда-значение (меньше 1,0 - богатая смесь, больше 1,0 - бедная).
Где находится лямбда-зонд
На большинстве современных автомобилей, включая модели Volvo, установлено два кислородных датчика. Первый - управляющий - расположен перед каталитическим нейтрализатором, сразу за выпускным коллектором. Второй - диагностический - устанавливается после катализатора. Управляющий датчик отвечает за корректировку смеси, диагностический - за контроль эффективности катализатора.
На моделях Volvo разных поколений расположение может отличаться. На S60, V60 и XC60 последних поколений передний датчик находится непосредственно у выпускного коллектора, а задний - за катализатором, доступ к которому иногда требует подъемника. На XC90 первого поколения и S80 доступ к заднему датчику также ограничен. Для проверки мультиметром снимать датчик не обязательно - достаточно добраться до разъема.
Признаки неисправности лямбда-зонда
Симптомы неисправного датчика редко проявляются все сразу. На ранней стадии их можно заметить по косвенным признакам, которые легко списать на качество топлива или стиль езды.
Повышенный расход топлива - один из первых и заметных сигналов. При неисправном датчике расход может вырасти на 20-30%. Нестабильные обороты на холостом ходу: двигатель может «плавать», подергиваться или работать неровно из-за некорректной коррекции смеси. Провалы и рывки при разгоне: если смесь слишком бедная или богатая, автомобиль теряет динамику. Черный дым из выхлопной трубы - признак переобогащенной смеси, которую датчик не может корректно скорректировать. Загорание Check Engine - сигнал, который появляется уже на поздней стадии, когда блок управления зафиксировал ошибку. Запах несгоревшего топлива также указывает на переобогащенную смесь.
Почему лямбда-зонд выходит из строя
Датчик работает в агрессивной среде - при температуре 300-700 °C и постоянном контакте с отработавшими газами. Основные причины преждевременного выхода из строя связаны с качеством топлива и состоянием двигателя.
Некачественное топливо: присадки с содержанием железа оседают на чувствительном элементе и искажают показания. Силиконовые соединения, попадающие в топливо или в выхлопную систему через герметики, также отравляют чувствительный элемент. Перегрев: неисправности системы охлаждения или слишком позднее зажигание могут привести к разрушению керамического элемента. Естественный износ: нагревательный элемент со временем перегорает, а керамика теряет чувствительность; ресурс датчика обычно составляет 100-150 тысяч километров. Механические повреждения: удары, вибрации и дорожные реагенты могут повредить корпус или проводку.
Подготовка к проверке
Прежде чем брать мультиметр, нужно подготовить автомобиль и инструменты.
Для проверки отдельных электрических цепей нужен исправный мультиметр и схема контактов именно вашего автомобиля. Выпускная система сильно нагревается; работать рядом с ней следует только при соблюдении мер безопасности. Проверять неизвестные контакты наугад нельзя: это может повредить электронику.
Замкнутый цикл управления - режим, в котором блок управления корректирует состав смеси по сигналу лямбда-зонда. Проще говоря, это как термостат в утюге: как только утюг достигает заданной температуры, он автоматически отключает нагрев и включается снова, когда температура падает. В двигателе блок управления постоянно «подстраивает» подачу топлива, ориентируясь на показания датчика. До прогрева двигатель работает в открытом цикле - по заранее заданным таблицам, без обратной связи.
Что может показать проверка мультиметром
Эти проверки помогают получить первичные сведения об электрических цепях. Последовательность и допустимые значения зависят от двигателя и типа кислородного датчика. Если нет схемы и опыта электрических измерений, лучше ограничиться записью симптомов и обратиться в сервис.
Шаг 1. Проверка питания нагревателя
Нагреватель помогает датчику быстро выйти на рабочую температуру. Без него зонд не начнет генерировать сигнал.
Питание нагревателя проверяют на соответствующих контактах по схеме Volvo. Оно может подаваться лишь при определённых условиях работы двигателя и управления, поэтому отсутствие напряжения при одном положении ключа само по себе не доказывает неисправность. Специалист дополнительно проверит предохранитель, проводку и команду блока управления.
Шаг 2. Проверка опорного напряжения
Некоторые узкополосные системы используют смещение сигнальной цепи, но универсального значения опорного напряжения для всех кислородных датчиков Volvo нет. У широкополосных датчиков схема другая; порядок проверки берут из документации для VIN.
Термин: опорное напряжение. Это заданный электрический уровень в определённой цепи датчика. Его наличие и величину проверяют только по заводской схеме: при ошибочном подключении щупов можно повредить цепь блока управления.
Шаг 3. Проверка сопротивления нагревателя
Сопротивление нагревателя измеряют на отключённом датчике при выключенном питании, только между выводами, указанными в схеме. Показание сравнивают со спецификацией для конкретного номера детали и температуры.
Сопротивление нагревателя различается по типу датчика и температуре. Публиковать одно «нормальное» значение для всех Volvo некорректно; нужный диапазон мастер определит по VIN и номеру датчика.
Обрыв или короткое замыкание в цепи нагревателя указывает на проблему, но перед заменой зонда проверяют разъём, жгут и условия измерения. Нормальное сопротивление нагревателя не подтверждает исправность чувствительного элемента.
Шаг 4. Проверка сигнала на прогретом двигателе
Изменение сигнала оценивают на прогретом двигателе при соблюдении процедуры для конкретной системы. Для измерения сигнальной цепи требуется верная схема и безопасное подключение; без них не следует прокалывать изоляцию или замыкать контакты.
Узкополосный датчик в определённом режиме может менять напряжение примерно между 0,1 и 0,9 В, но обычный мультиметр часто сглаживает быстрые переключения. Неподвижное показание не доказывает поломку зонда: нужно учитывать режим работы двигателя, смесь, проводку и утечки выпуска.
Для широкополосного датчика, который устанавливается на современных Volvo, сигнал имеет более сложную форму: он выдается в виде тока или лямбда-значения, а не простого напряжения 0,1-0,9 В. Мультиметр в этом случае покажет лишь усредненное значение, и для точной диагностики нужен осциллограф или диагностический сканер.
Проверка осциллографом: что показывает график
Мультиметр дает усредненное значение, а осциллограф - картину в реальном времени. Для узкополосного датчика на экране видна характерная пила: напряжение быстро переключается между низким и высоким уровнями. Если пила «сглаживается», переключения становятся редкими или сигнал зависает на одном уровне - датчик теряет чувствительность.
Для широкополосного датчика картина иная: осциллограф показывает сигнал управления током насоса, по которому блок управления определяет состав смеси. Без специальных знаний интерпретировать этот график сложно, поэтому для широкополосных систем осциллограф чаще используется в сервисе, а не при самостоятельной проверке.
Топливные коррекции: что они говорят о датчике
Топливные коррекции показывают, как блок управления подстраивает подачу топлива. Краткосрочная коррекция (STFT) меняется быстро, долгосрочная (LTFT) отражает накопленное отклонение. На Volvo их можно посмотреть через VIDA вместе с данными переднего и заднего кислородных датчиков. Отклонение коррекций само по себе не доказывает неисправность зонда: нужно исключить подсос воздуха, давление топлива, состояние форсунок и утечки выпуска.
Термин: топливная коррекция. Это поправка, которую блок управления вносит в расчёт подачи топлива. Краткосрочная реагирует на текущий режим, долгосрочная показывает устойчивую тенденцию. Диагност оценивает их вместе с условиями работы двигателя и показаниями датчиков.
Если коррекции устойчиво отклоняются, причина может быть в датчике, подсосе воздуха, давлении топлива, форсунках или негерметичности выпуска. Цифры оценивают для конкретного двигателя и режима работы; по одному проценту нельзя назначить замену лямбда-зонда.
Коррекции можно считать сканером, а в сервисе Volvo — сопоставить через VIDA с показаниями кислородных датчиков и другими параметрами двигателя.
Стандартные коды ошибок OBD-II
При неисправности лямбда-зонда блок управления сохраняет коды, которые можно прочитать сканером. Вот основные, связанные с кислородными датчиками:
P0130 - неисправность цепи датчика кислорода (банк 1, датчик 1). P0131 - низкое напряжение цепи датчика. P0132 - высокое напряжение цепи датчика. P0133 - медленный отклик датчика. P0134 - нет активности датчика. P0135 - неисправность цепи нагревателя датчика (банк 1, датчик 1).
Для второго датчика того же банка используется диапазон P0136-P0141, для первого датчика второго банка - P0150-P0155.
Коды указывают на цепь, а не обязательно на сам датчик: причина может быть в проводке, разъеме или блоке управления. Поэтому диагностику начинают с проверки цепи, а затем переходят к самому зонду.
Диагностика Volvo через VIDA: почему она полезнее отдельного замера
Мультиметр позволяет проверить отдельные электрические цепи, прежде всего питание и нагреватель, но не даёт полной картины работы системы. В специализированном сервисе VIDA показывает коды неисправностей, текущие параметры, топливные коррекции и данные датчиков до и после катализатора. Мастер сопоставляет их с симптомами и проверками проводки, чтобы установить причину, прежде чем предлагать замену детали.
Набор параметров и диагностических процедур VIDA зависит от модели, двигателя и года выпуска Volvo. Для широкополосного переднего датчика обычное измерение напряжения мультиметром особенно малоинформативно. По данным VIDA можно увидеть поведение датчика в разных режимах и отличить неисправность самого зонда от проблем смеси, проводки или выпуска. Коды следует трактовать по документации для конкретного VIN, а не как универсальный диагноз.
Типичные ошибки при самостоятельной проверке
Даже с мультиметром легко получить неверный результат, если нарушить процедуру.
Проверка на холодном двигателе. До прогрева датчик не генерирует сигнал, и мультиметр покажет нули. Это не неисправность, а особенность работы.
Измерение сопротивления под напряжением. Омметр, подключенный к цепи, по которой идет питание, может выйти из строя или дать неверные показания. Перед измерением сопротивления обязательно отключите разъем.
Плохой контакт щупов. Если щупы не плотно прилегают к контактам разъема, показания будут скакать. Используйте тонкие щупы и проверяйте надежность контакта.
Неверная интерпретация широкополосного сигнала. Попытка измерить широкополосный датчик как узкополосный приводит к ложному выводу о неисправности. Если датчик шестипроводный, мультиметр дает лишь косвенную информацию.
Игнорирование кодов ошибок. Проверка мультиметром без считывания кодов может увести в сторону: датчик может быть исправен, а проблема - в проводке или катализаторе.
Инструменты для снятия и замены датчика
Если проверка показала, что датчик неисправен, его нужно заменить. Для этого понадобится специальный ключ для лямбда-зондов - разрезная головка с прорезью под провод. Обычный рожковый ключ может повредить корпус или провод.
Также потребуется проникающая смазка для резьбы, поскольку датчик часто «прикипает» к выпускному коллектору. Перед откручиванием нанесите смазку и дайте ей поработать 10-15 минут. Если датчик не поддается, не прилагайте чрезмерных усилий - можно сорвать резьбу в коллекторе.
При установке нового датчика резьбу обрабатывают специальной антизадирной смазкой, устойчивой к высоким температурам. Затягивать датчик нужно с рекомендованным моментом - обычно он указан в документации и составляет порядка 40-50 Н·м, но точное значение зависит от модели.
После замены нужно сбросить коды ошибок и проверить работу двигателя: блок управления должен перейти в замкнутый цикл, а коррекции - вернуться в нормальный диапазон.
Когда без специалиста не обойтись
Если нет возможности сразу приехать в сервис, можно без разборки записать симптомы, считать общие OBD-коды и проверить доступные цепи по схеме именно вашего автомобиля. Эти измерения помогают подготовиться к диагностике, но не являются основанием для самостоятельной замены датчика. Наиболее надёжный путь для Volvo — проверка в сервисе с VIDA и измерениями по заводской процедуре.
Широкополосный зонд не оценивают по простой шкале напряжения узкополосного датчика. Плавающие симптомы могут быть связаны с подсосом воздуха, проводкой, топливной системой или негерметичностью выпуска. Работы возле горячего выпускного коллектора и измерения на работающем двигателе требуют опыта и соблюдения техники безопасности. Если схема контактов неизвестна, не прокалывайте проводку и не замыкайте выводы наугад.
Вопросы и ответы
Как проверить лямбда-зонд мультиметром?
По схеме конкретного автомобиля проверяют питание и цепь нагревателя. Сигнал узкополосного датчика можно оценить только при соблюдении условий проверки; для широкополосного датчика предпочтительна диагностика VIDA. Числа из универсальных инструкций не подходят для всех Volvo.
Какое сопротивление должно быть у нагревателя лямбда-зонда на Volvo?
На S80 первого поколения передний датчик показывает около 3 Ом при 20 °C, задний - около 10 Ом. На некоторых версиях переднего датчика встречается 2,4 Ом ±10%. На других моделях диапазон может составлять 3-13 Ом. Точные значения стоит уточнить в технической документации для конкретной модели.
Какие признаки указывают на неисправность лямбда-зонда?
Повышенный расход топлива, нестабильные обороты на холостом ходу, провалы при разгоне, черный дым, запах несгоревшего топлива и загорание Check Engine.
Можно ли проверить лямбда-зонд без мультиметра?
Да. Диагностический сканер может показать коды и текущие параметры, а VIDA позволяет сопоставить данные обоих датчиков и топливные коррекции. Вывод о замене делают после проверки причины отклонений.
Почему лямбда-зонд выходит из строя?
Основные причины - некачественное топливо с присадками, силиконовые соединения, перегрев и естественный износ нагревателя.
Можно ли ездить с неисправным лямбда-зондом?
Автомобиль иногда продолжает движение, но последствия зависят от причины неисправности. При пропусках зажигания, выраженной потере мощности или перегреве продолжать поездку нельзя; при сигнале Check Engine без этих симптомов стоит в ближайшее время провести диагностику.
Нужно ли снимать датчик для проверки мультиметром?
Нет. Проверка питания, опорного напряжения и сигнала выполняется через разъем. Сопротивление нагревателя измеряется также на снятом разъеме, без демонтажа датчика.
Чем отличается проверка узкополосного и широкополосного датчика?
Узкополосный датчик выдает простое напряжение от 0,1 до 0,9 В, которое можно измерить мультиметром. Широкополосный работает на линейном токовом принципе, его сигнал отображается как лямбда-значение, и для точной диагностики нужен осциллограф или диагностическое оборудование.
Что означают коды P0130-P0135?
Это стандартные коды OBD-II для первого датчика кислорода первого банка: P0130 - неисправность цепи, P0131 - низкое напряжение, P0132 - высокое напряжение, P0133 - медленный отклик, P0134 - нет активности, P0135 - неисправность нагревателя.
Что такое топливные коррекции и как они связаны с лямбда-зондом?
Это поправки подачи топлива, которые блок управления рассчитывает с учётом показаний датчиков. Устойчивые отклонения требуют диагностики всей системы: датчика, подсоса воздуха, топливоподачи и выпуска. Универсального порога, по которому можно сразу заменить лямбда-зонд, нет.
