Турбина в автомобиле: что это и как работает

Современный автомобиль все чаще оснащается двигателем с турбонаддувом. Даже компактные городские модели получают моторы объемом 1,0-1,5 литра, которые по мощности не уступают прежним двухлитровым атмосферникам. Все это - результат работы турбины. Разберем, что это за устройство, зачем оно нужно, как устроено, каков его ресурс и как оно влияет на двигатель.

Что такое турбина и турбонаддув

Начнем с главного. Турбина (или турбокомпрессор) - это устройство, которое использует энергию отработавших газов, чтобы нагнать в цилиндры дополнительный воздух. Сам принцип увеличения мощности за счет подачи большего количества воздуха называется турбонаддувом.

Проще говоря, представьте, что вы раздуваете костер. Можно просто подложить дров - огонь будет гореть вяло. А можно подуть в угли - и пламя разгорится. Турбина работает как такой «насос»: она подает в цилиндры больше воздуха, топливо сгорает активнее, и двигатель выдает больше энергии. Разница наглядна: атмосферный мотор объемом 2,0 литра развивает около 150 л.с., а тот же двигатель с турбиной - уже 250 л.с. При этом в спокойном режиме езды расход топлива остается примерно таким же.

Отдельно стоит пояснить, что такое наддув. Это подача воздуха в двигатель под давлением выше атмосферного, и измеряется она в барах. В обычном атмосферном моторе воздух заходит в цилиндр сам - за счет разряжения, которое создает движущийся поршень. При наддуве воздух заталкивается принудительно. Давление наддува у современных двигателей обычно составляет 0,5-1,5 бара - то есть в цилиндр попадает в 1,5-2,5 раза больше воздуха, чем при естественном всасывании.

Зачем нужен турбонаддув

Причины, по которым производители все чаще выбирают турбины, лежат в нескольких плоскостях.

• Прежде всего, это мощность при малом объеме. Турбина позволяет снять с компактного двигателя показатели, сопоставимые с крупным атмосферным мотором. Это дает экономию на массе и габаритах силового агрегата.



• Во-вторых, экономия топлива в обычных режимах. Двигатель меньшего объема потребляет меньше топлива при спокойной езде, а турбина подключается в работу только тогда, когда водителю нужна дополнительная мощность.



• В-третьих, экологические требования. Более полное сгорание топлива и возможность точнее управлять процессом снижают выбросы вредных веществ.



• В-четвертых, компенсация потерь на высоте. В горах атмосферное давление падает, и атмосферный двигатель теряет мощность. Турбина поддерживает давление наддува и компенсирует эту потерю.



• Наконец, даунсайзинг. Производители часто уменьшают рабочий объем двигателя и добавляют турбину, чтобы сохранить привычную динамику при меньшем расходе.

Как устроена турбина

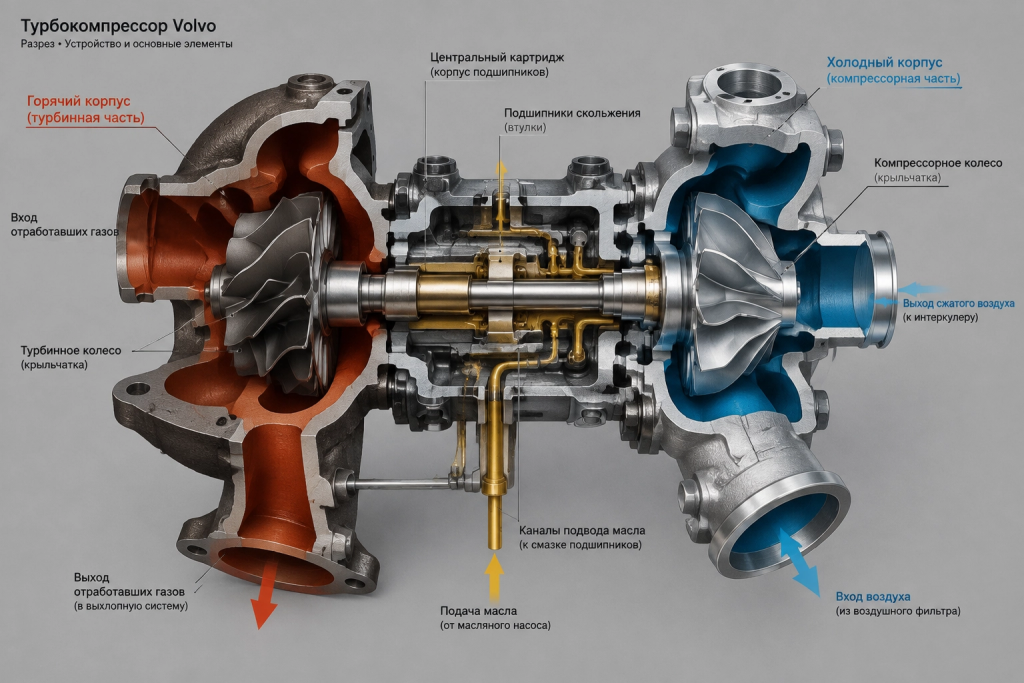

Турбокомпрессор состоит из двух основных частей, соединенных общим валом.

• Турбинное колесо - это крыльчатка, на которую воздействуют отработавшие газы. Именно она раскручивает весь механизм. Эту часть называют «горячей». Компрессорное колесо - вторая крыльчатка, которая захватывает атмосферный воздух и сжимает его перед подачей в двигатель. Эту часть называют «холодной». Оба колеса сидят на одном валу, который вращается с очень высокой частотой.



• Корпус турбины, внутри которого находится турбинное колесо, изготавливается из жаропрочных сплавов - температура выхлопных газов достигает 900-1000 °C. Корпус компрессора, напротив, алюминиевый. Вращение вала обеспечивают подшипники: в современных турбинах чаще всего используются подшипники скольжения с масляной пленкой, реже - шариковые. Уплотнения не дают маслу попадать в компрессор и турбину, а выхлопным газам - в масляную систему.

Помимо самой турбины, система наддува включает несколько вспомогательных элементов.

• Интеркулер - это теплообменник, который охлаждает воздух после сжатия в компрессоре. Дело в том, что при сжатии воздух нагревается - это физика. Горячий воздух занимает больший объем и содержит меньше кислорода на единицу объема. Если его охладить, в тот же объем цилиндра помещается больше кислорода, а значит, можно подать больше топлива и получить больше мощности. Воздух после компрессора может иметь температуру 80-120 °C, а после интеркулера она снижается до 30-50 °C.



• Вестгейт - перепускной клапан, который ограничивает давление наддува, сбрасывая часть выхлопных газов мимо турбинного колеса. Работает он как предохранительный клапан в скороварке: если давление превышает заданное значение, клапан открывается и сбрасывает излишек.



• Блоу-офф - перепускной клапан компрессора. Он сбрасывает избыток сжатого воздуха при резком закрытии дросселя, чтобы не повредить компрессорное колесо обратной волной.



• Управляет вестгейтом актуатор - привод, который может быть пневматическим или электрическим.

Как работает турбонаддув

Работа турбины основана на использовании энергии выхлопных газов, которая в обычном двигателе просто уходит в атмосферу.

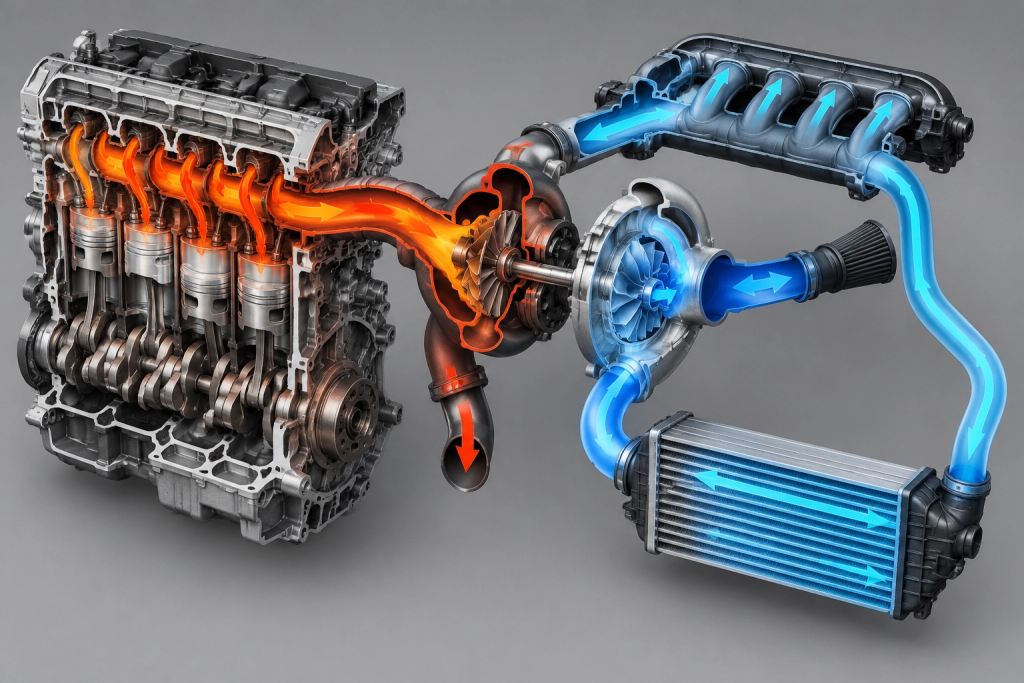

Процесс выглядит так. Двигатель работает, из цилиндров выходят раскаленные выхлопные газы. Они попадают в горячий корпус турбины и раскручивают турбинное колесо - частота вращения может достигать 150 000-200 000 оборотов в минуту. Через вал вращение передается компрессорному колесу, которое захватывает атмосферный воздух, сжимает его и подает в двигатель. Сжатый воздух проходит через интеркулер, охлаждается и попадает во впускной коллектор. В цилиндры подается больше воздуха, блок управления двигателем добавляет соответствующее количество топлива - мощность растет. Если давление наддува превышает заданное, вестгейт сбрасывает часть выхлопных газов мимо турбины, ограничивая обороты.

Здесь важно упомянуть турбояму — задержку между нажатием на педаль газа и началом эффективной работы турбины. Представьте, что вы раскручиваете тяжёлый маховик: пока он не наберёт обороты, отдача будет слабой. Турбине тоже нужно время, чтобы раскрутиться от потока выхлопных газов. Именно поэтому при резком нажатии на газ на низких оборотах автомобиль отвечает не сразу — проходит доля секунды, прежде чем появится тяга.

Система PowerPulse

Современные технологии снижают эффект турбоямы: применяются турбины с изменяемой геометрией, лёгкие компрессорные колёса, twin-scroll-конструкции. На современных автомобилях Volvo, построенных на платформах SPA и SPA2, для этого используется система PowerPulse. В её составе — электрический компрессор и ресивер (накопительный бак) объёмом около двух литров, которые автоматически наполняются сжатым воздухом из впускного тракта.

Как работает PowerPulse. Когда водитель резко нажимает на педаль газа, клапан открывается, и сжатый воздух из ресивера подаётся прямо в выпускной коллектор — на турбинное колесо. Струя воздуха раскручивает турбину ещё до того, как в выпускную систему поступит достаточный поток выхлопных газов. Это позволяет практически мгновенно создать давление наддува и минимизировать турбояму, обеспечивая отзывчивость двигателя с самых низких оборотов.

Совет специалиста: если вы владеете Volvo на платформе SPA или SPA2 с дизельным двигателем D5, помните: система PowerPulse — это ещё одна точка обслуживания. Ресивер и электрокомпрессор со временем могут давать утечки, что приводит к появлению ошибок по наддуву и потере мощности. При диагностике турбомотора эти элементы проверяются в первую очередь.

Сколько бывает турбин в двигателях

Системы наддува различаются по количеству турбокомпрессоров и способу их работы.

Одна турбина (монотурбо) - самый распространенный вариант. Один турбокомпрессор обслуживает все цилиндры. Просто, надежно, дешевле в производстве и обслуживании. Ограничение в том, что одна турбина не всегда способна обеспечить хорошую тягу во всем диапазоне оборотов: на малых может быть турбояма, на высоких - нехватка производительности.

Две турбины (битурбо, твин-турбо) - используются два турбокомпрессора. При параллельной схеме каждая турбина обслуживает свою группу цилиндров - например, при V-образном двигателе по одной на каждый ряд. При последовательной схеме, которая используется в дизельных двигателях,  одна турбина небольшая, работает на низких оборотах и быстро раскручивается, а вторая - крупнее, подключается на высоких оборотах и обеспечивает максимальную производительность. Это как если бы вы поднимали груз: сначала помогает один человек (маленькая турбина - быстро отзывается), затем подключается второй, более сильный (большая турбина - дает мощь на высоких оборотах).

Twin-scroll - одна турбина, но с двумя отдельными каналами для выхлопных газов. Газы от разных групп цилиндров подаются раздельно, что снижает взаимные помехи и улучшает отклик.

Турбина с изменяемой геометрией (VGT) - турбокомпрессор, у которого лопатки направляющего аппарата могут менять угол наклона, регулируя поток выхлопных газов. Представьте, что вы регулируете напор воды в шланге, сжимая или разжимая насадку. Так и здесь: лопатки меняют «сечение» потока, чтобы турбина эффективно работала и на низких, и на высоких оборотах. Широко используется на дизельных двигателях, все чаще - на бензиновых.

PowerPulse - электрический турбокомпрессор - дополнительный компрессор с электрическим приводом, который работает на низких оборотах, пока основная турбина еще не раскрутилась. Помогает снизить турбояму.

Наконец, существует механический нагнетатель - устройство наддува, которое приводится в движение ремнем или цепью от коленчатого вала, а не от выхлопных газов. В отличие от турбины, которая «питается» выхлопом и потому реагирует с задержкой, механический нагнетатель крутится напрямую от двигателя. Отклик мгновенный, но часть мощности двигателя уходит на его привод. Иногда применяется комбинированная схема: турбина плюс механический нагнетатель.

Турбина на бензиновых двигателях

Бензиновые турбомоторы имеют свои особенности.

Температура выхлопных газов у бензиновых двигателей выше, чем у дизелей, что предъявляет повышенные требования к материалам турбины. При наддуве возрастает давление и температура в цилиндре, что повышает склонность к детонации - самовоспламенению топливной смеси до искры. Чтобы избежать этого, производители снижают степень сжатия до 9,0-10,5 и применяют системы управления зажиганием.

Бензиновые турбомоторы обычно требуют топлива с более высоким октановым числом, чем атмосферные аналоги. Современные бензиновые турбомоторы используют непосредственный впрыск, фазовращатели (муфты и клапаны CVVT) и сложные алгоритмы управления наддувом.

Турбина на дизельных двигателях

Дизели и турбина сочетаются естественным образом.

Дизель работает с большим избытком воздуха, поэтому наддув дает существенный прирост мощности и крутящего момента. Температура выхлопных газов у дизеля ниже, что продлевает ресурс турбины. Однако на современных дизелях с сажевыми фильтрами применяются специальные режимы для повышения температуры и регенерации фильтра.

На дизелях широко применяются турбины с изменяемой геометрией - это позволяет получить высокий крутящий момент уже с низких оборотов. Дизельные турбины чувствительны к качеству масла и интервалам замены: при правильном обслуживании турбина служит долго, но при нарушении регламента выходит из строя быстрее.

Ресурс турбины и влияние на долговечность двигателя

Ресурс турбины - величина условная, она зависит от множества факторов. При правильном обслуживании турбокомпрессор выдерживает 150 000-250 000 км пробега, хотя у разных производителей и моделей показатели различаются.

Что сокращает ресурс турбины? Прежде всего, нерегулярная замена масла: турбина смазывается тем же маслом, что и двигатель, а старое загрязненное масло ускоряет износ подшипников. Резкое глушение двигателя после нагрузки: турбина раскалена, и если сразу заглушить мотор, прекращается подача масла, а вал продолжает вращаться по инерции - подшипники изнашиваются. Грязный воздушный фильтр: через компрессор проходит большой объем воздуха, и пыль действует как абразив. Неисправности системы вентиляции картера: повышенное давление картерных газов выдавливает масло через уплотнения турбины. Низкое качество топлива и масла. И, наконец, засорение маслоподводящей трубки - одна из частых причин выхода турбины из строя.

Турбина не только добавляет мощности, но и увеличивает нагрузку на двигатель. Повышенную нагрузку испытывают поршни и кольца (давление в цилиндре выше), прокладка головки блока, система охлаждения, система смазки, коленчатый вал и вкладыши.

Производители компенсируют это: применяются кованые поршни и усиленные кольца, более прочные прокладки ГБЦ, масляные форсунки для охлаждения поршней, увеличивается производительность масляного насоса, применяются дополнительные теплообменники. При соблюдении регламента обслуживания турбодвигатель способен пройти те же 250 000-300 000 км, что и атмосферный. Но цена ошибки при обслуживании выше.

Влияние турбины на целостность двигателя

Здесь важно понимать: турбина не разрушает двигатель сама по себе. Разрушение происходит, когда нарушаются условия эксплуатации.

Детонация - одно из самых опасных явлений для турбомотора. При детонации возникает ударная волна, которая разрушает поршни, кольца и перегородки между кольцевыми канавками. Перегрев: турбина добавляет тепла, и если система охлаждения не справляется, возможны деформации головки блока и прогар прокладки ГБЦ. Масляное голодание: турбина и двигатель питаются от одной масляной системы, поэтому падение давления масла одновременно губительно и для подшипников турбины, и для вкладышей. Разрушение турбины: если колесо турбины разрушается, его фрагменты могут попасть в цилиндры через впускной тракт - последствия будут серьезными. Попадание масла во впуск: при износе уплотнений масло может попадать в цилиндры, что приводит к повышенному расходу масла, нагару и, в тяжелых случаях, к гидроудару.

Совет специалиста: после интенсивной езды на турбированном автомобиле не глушите двигатель сразу. Дайте ему поработать на холостых оборотах 1-2 минуты. Это позволит турбине снизить обороты и температуру, а маслу - продолжать отводить тепло от подшипников. Привычка, которая существенно продлевает жизнь турбокомпрессору.

Турбины на автомобилях Volvo

Volvo активно использует турбонаддув в своих двигателях - как в исторических моделях, так и в современных.

В течение многих лет Volvo применяла пятицилиндровые турбодвигатели, которые сочетали плавность работы с высоким крутящим моментом. Эти моторы известны своей надежностью при своевременном обслуживании.

Современная модульная архитектура Drive-E (VEA) построена вокруг двухлитрового четырехцилиндрового двигателя. В зависимости от версии он оснащается одним или двумя устройствами наддува. Версии с одной турбиной используют классический турбокомпрессор с twin-scroll-конструкцией, что улучшает отклик на низких оборотах и снижает турбояму. Версии с двойным наддувом применяют комбинированную схему: механический нагнетатель работает на низких оборотах и обеспечивает мгновенный отклик, а турбина подключается на средних и высоких оборотах. Такая схема позволяет получить ровную тягу во всем диапазоне.

При эксплуатации турбодвигателей Volvo важно применять масло, указанное производителем, и менять его в соответствии с регламентом; использовать топливо с рекомендованным октановым числом; не глушить двигатель сразу после поездки по трассе; следить за состоянием воздушного фильтра. При появлении свиста, воя или падения мощности - обращаться в сервис.

Совет специалиста: свист или вой, появляющийся при разгоне, может указывать на износ подшипников турбины или утечку воздуха из впускного тракта. Не откладывайте диагностику: разрушение турбины может привести к попаданию ее фрагментов в цилиндры и капитальному ремонту двигателя.

Преимущества и недостатки использования турбины

Преимущества. Высокая мощность при малом объеме: компактный двигатель выдает показатели, сопоставимые с крупным атмосферным. Экономия топлива в спокойных режимах: при равномерном движении турбина почти не работает. Снижение выбросов за счет более полного сгорания топлива. Компактность и меньшая масса двигателя, что положительно сказывается на развесовке автомобиля. Гибкость настройки: один и тот же базовый двигатель можно настроить на разную мощность. И отсутствие потерь мощности на привод: в отличие от механического нагнетателя, турбина использует энергию выхлопных газов, которая иначе уходила бы в атмосферу.

Недостатки. Турбояма - задержка отклика на низких оборотах. Повышенные требования к маслу и топливу: качество обслуживания напрямую влияет на ресурс. Более высокая тепловая нагрузка, требующая развитой системы охлаждения. Сложность конструкции: больше деталей - больше потенциальных точек отказа. Дорогостоящий ремонт: замена турбины обходится дороже, чем ремонт атмосферного двигателя. Чувствительность к режиму эксплуатации: резкие глушения после нагрузки, короткие поездки зимой, редкие замены масла - все это сокращает ресурс. И необходимость прогрева и остывания: турбомотор требует более внимательного отношения.

Как продлить жизнь турбине

1. Меняйте масло и фильтр вовремя, не растягивайте интервалы.

2. Используйте рекомендованное масло: вязкость и допуски должны соответствовать требованиям производителя.

3. Давайте турбине остыть: после интенсивной езды - 1-2 минуты на холостых.

4. Прогревайте двигатель: не начинайте движение с высокой нагрузкой сразу после запуска.

5. Следите за воздушным фильтром: меняйте вовремя, не используйте поврежденные элементы.

6. Следите за системой вентиляции картера: забитый клапан повышает давление и выдавливает масло через уплотнения.

7. Проверяйте маслоподводящую трубку: ее засорение - частая причина отказов.

8. Не допускайте детонации: заправляйтесь топливом с нужным октановым числом.

9. Слушайте двигатель: появление свиста, воя, сизого дыма из выхлопа - повод для диагностики.

10. Не игнорируйте ошибки: падение мощности, повышенный расход масла, ошибки по наддуву требуют вмешательства.
